项目背景：

此处矿山分为三个采场，两个排土场，三个采场非别是：由于马脑壳采场、两河口东采场和两河口西采场；两处堆场分别是：鹿耳韭沟堆场、上马梁城沟排土场。

由于三处采场每日要进行开采作业，尚未形成最终边坡，极易造成监测点被破坏，因此在马脑壳采场、两河口东采场和两河口西采场边坡上，采用全站仪做地表位移监测，其余稳定。

鹿耳韭沟堆场和上马梁城沟排土场相对稳定，采用GNSS监测的方式。

该项目还在所有施工区域安装其他安全性监测设备，如：爆破震动监测设备、雨量计、地下水位监测设备、视频监测设备和声光报警器等

现场照片：

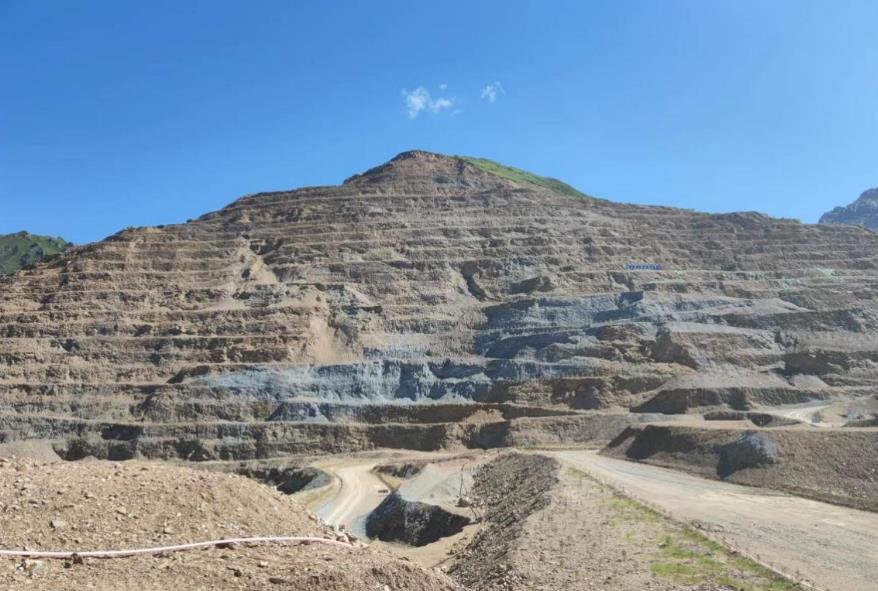

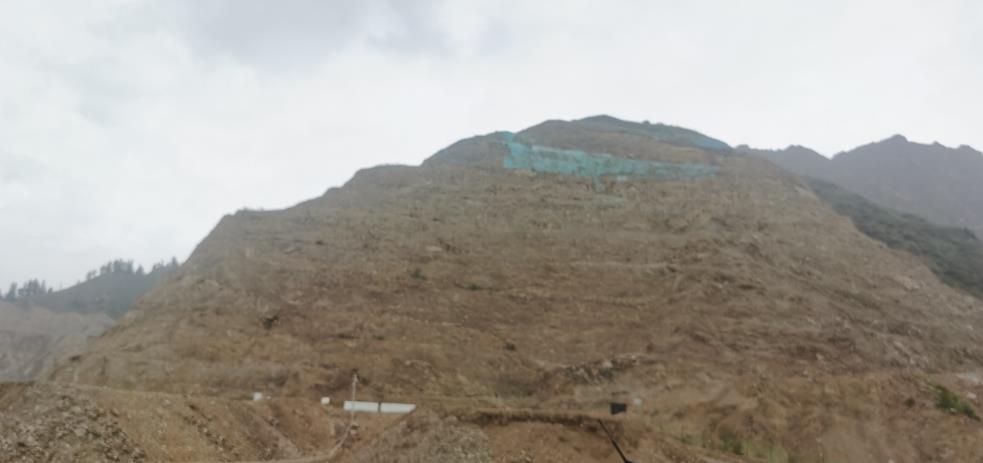

马脑壳采场照片

两河口东采场照片

监测工作内容及流程图：

1、编制相应的监测方案

2、指导现场进行监测点、基准点、观测站房等的布置和安装

3、硬件安装调试、试运行、交付使用

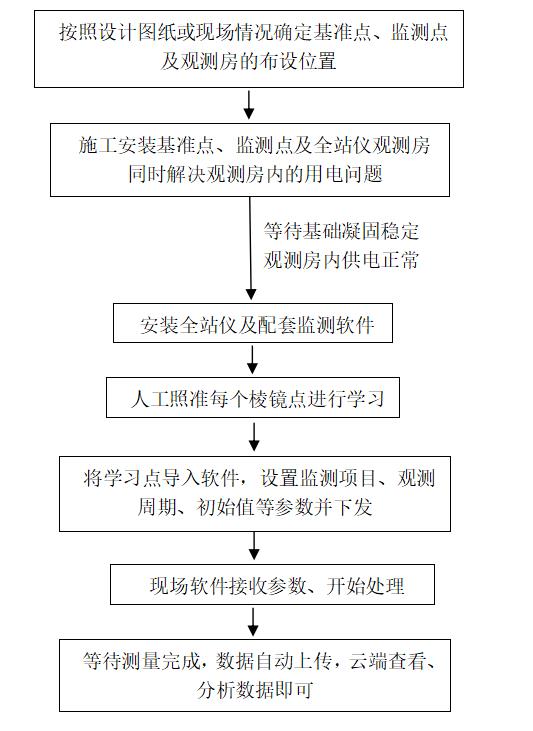

现场实施流程图：

使用设备：

全站仪（索佳NET05AXII）  2套

点位布置：

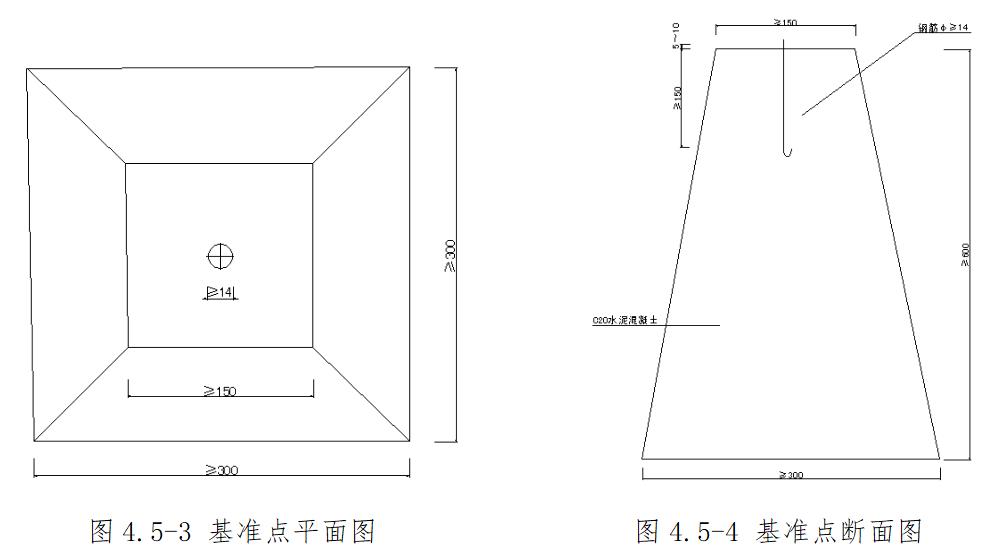

（1）全站仪地表位移监测基准点布设

在马脑壳采场开采影响范围外，稳固易于工作的地方，布设3个全站仪地表位移监测基准点，编号为JZ01-JZ03；在两河口东采场和两河口西采场共用一套基准点，在开采影响范围外，稳固易于工作的地方，布设3个全站仪地表位移监测基准点，编号为JZ04-JZ06；详见《马脑壳金矿开发有限责任公司高边坡监测预警监测点平面布置图》。

（2）全站仪地表位移监测点布设

为了准确掌握本次监测预警工作各采场的变形情况，按照业主要求，并根据各采场实际情况，共布设了75个全站仪地表位移监测点。具体布置如下：

在马脑壳采场边坡上，共布设了8条监测剖面，监测剖面间距约100m左右，沿测线在马脑壳采场边坡上共布设了46个全站仪地表位移监测点，编号为JC01-JC46。

在两河口东采场边坡上，共布设了7条监测剖面，监测剖面间距约70m左右，沿测线在两河口东采场边坡上共布设了29个全站仪地表位移监测点，编号为DJC01-DJC29。

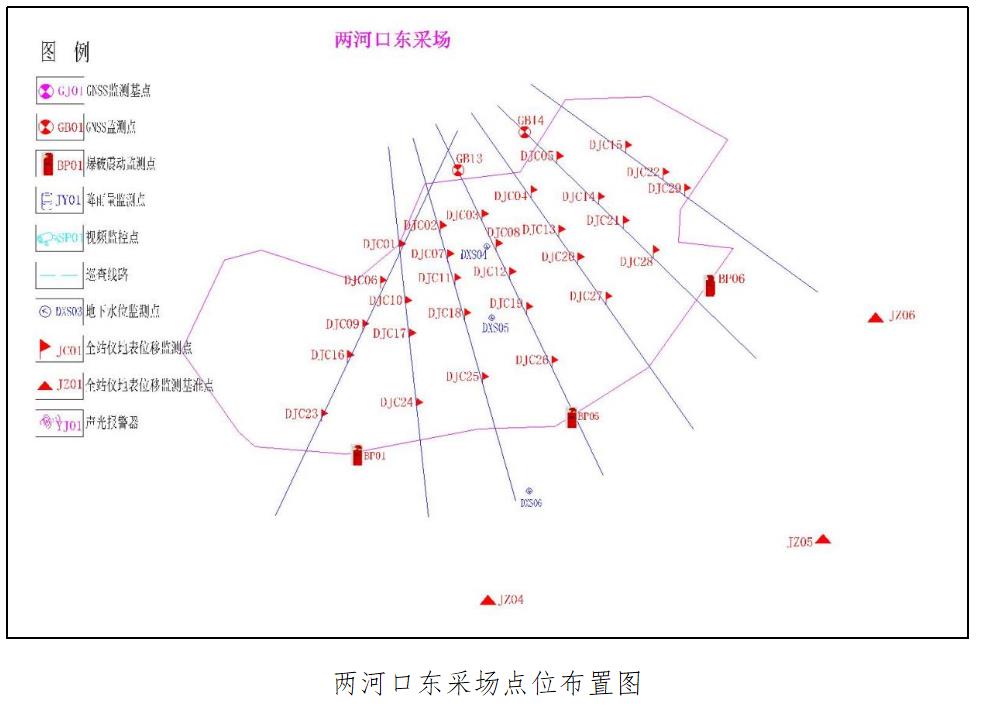

共计81个全站仪地表位移监测点。各全站仪地表位移监测点分布位置参见表4.5-2全站仪地表位移监测点统计表和附图《马脑壳金矿开发有限责任公司高边坡监测预警监测点平面布置图》。

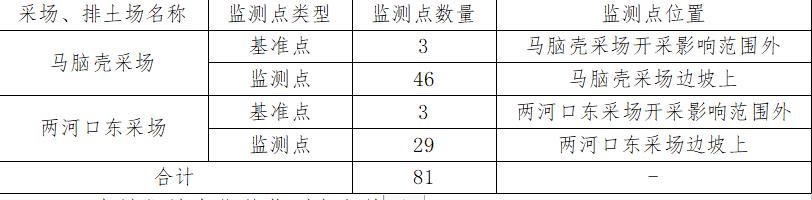

表4.5-2 全站仪地表位移监测点统计表

（3）全站仪地表位移监测点实施

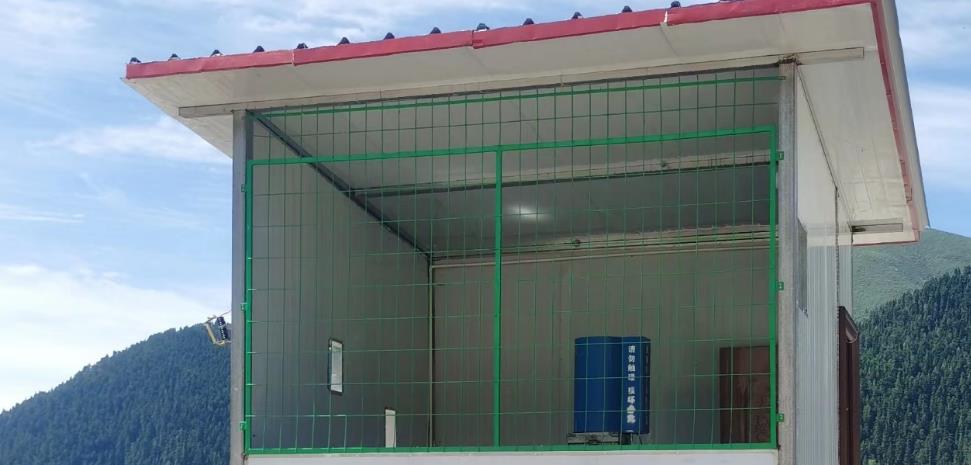

全站仪地表位移监测采用索佳NET05型全站仪（角度精度：0.5″，测距精度：0.8mm+1ppm）进行，全站仪固定安装于带有强制对中标志的混凝土观测墩上，观测墩应埋入地下不少于0.5m，用于安置全站仪的观测墩修建在专用观测房内，观测房采用板房形式修建，长宽高尺寸为3.0m*3.0m*2.8m，板房设置用于观测的观测窗。

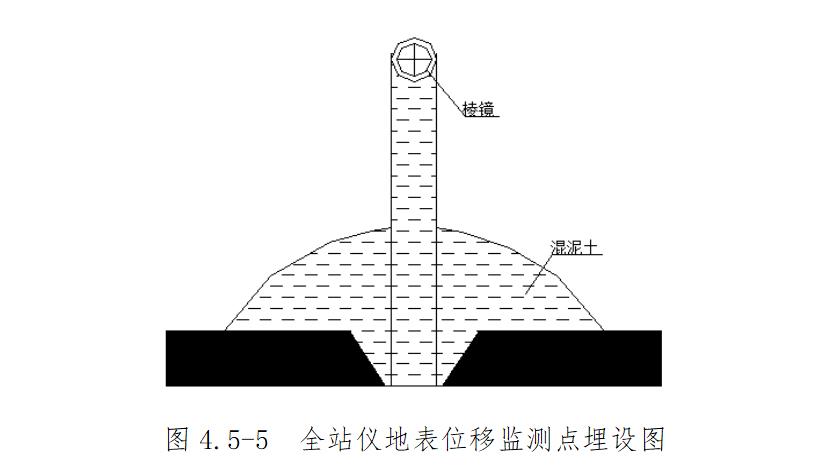

全站仪地表位移监测点预制若干长约1米，φ为12cm的PVC管作为模具，在采场边坡上建立变形监测点标志，管内以混泥土填充，观测用棱镜预埋在管顶上，棱镜朝向工作基准点，现场埋设规格如下：

全站仪地表位移监测点的埋设位置可根据现场情况做合理的、适当的调整，且首轮观测时，需待所有监测点的水泥凝固后才能进行作业。

相关图片：

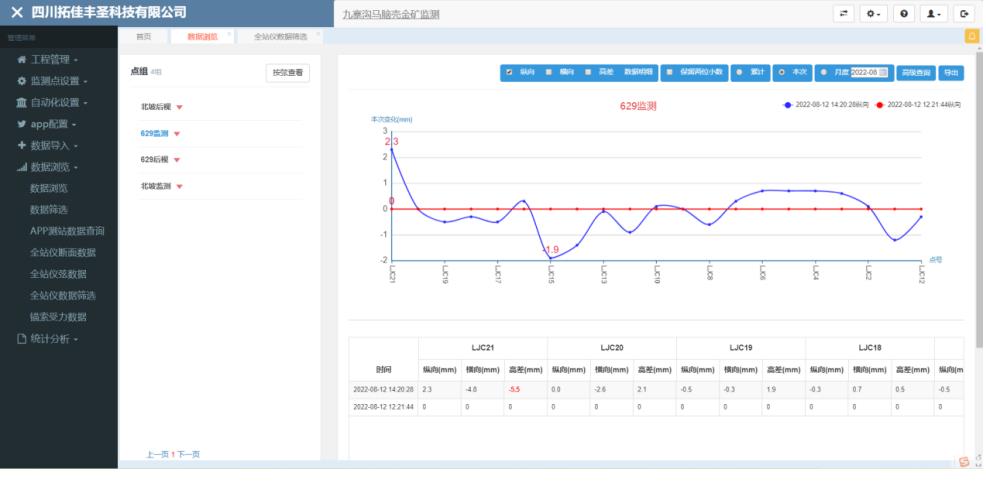

1、软件平台图片

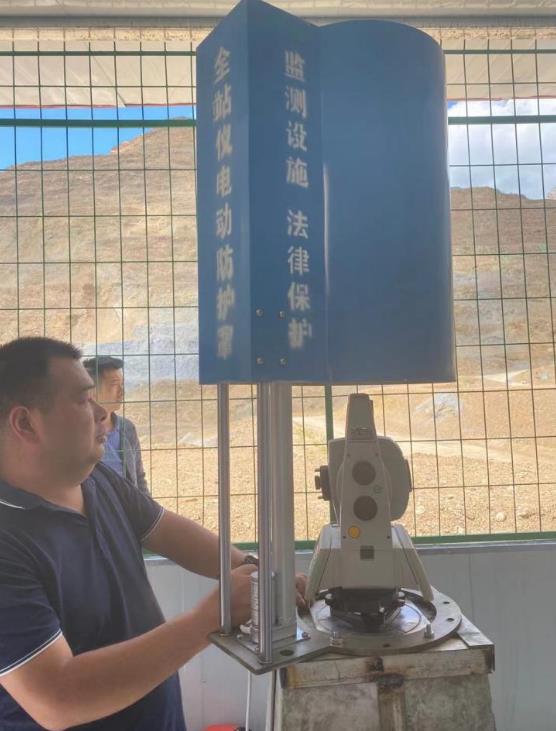

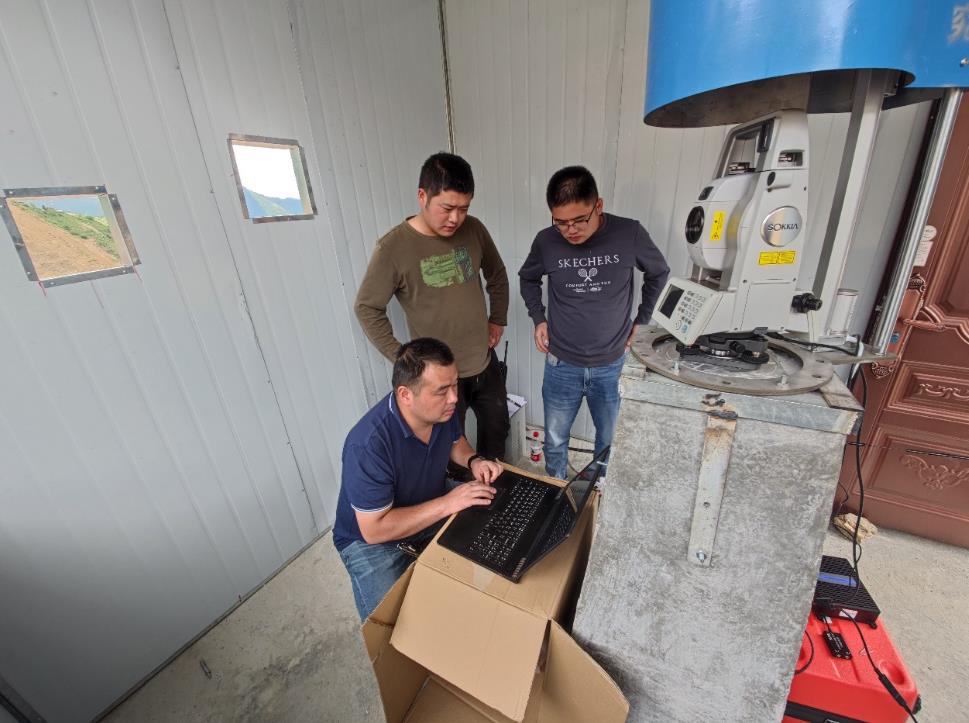

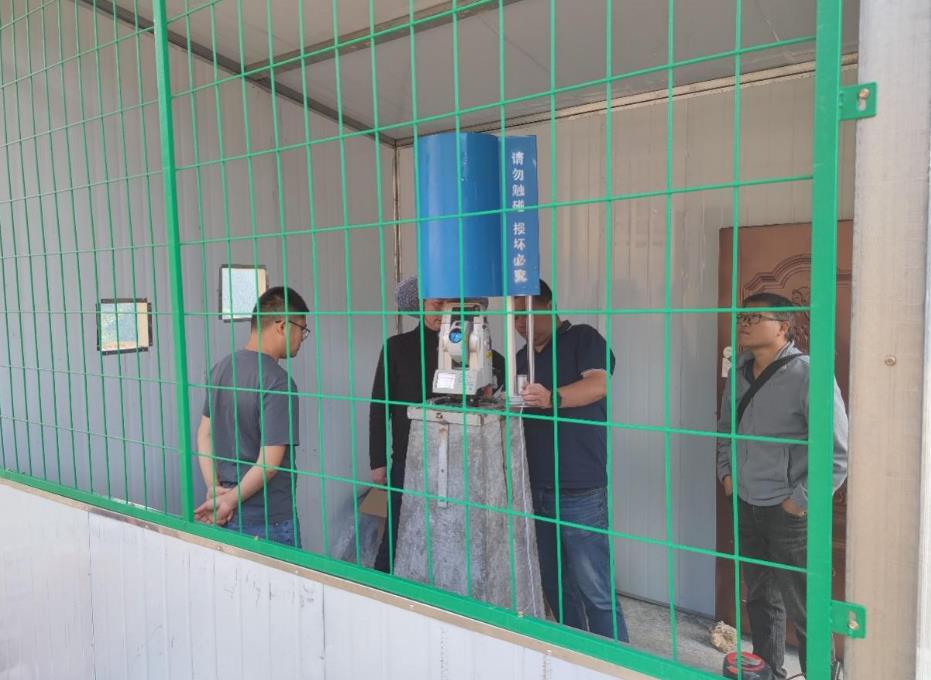

2、现场设备安装照片

3、监控室照片
